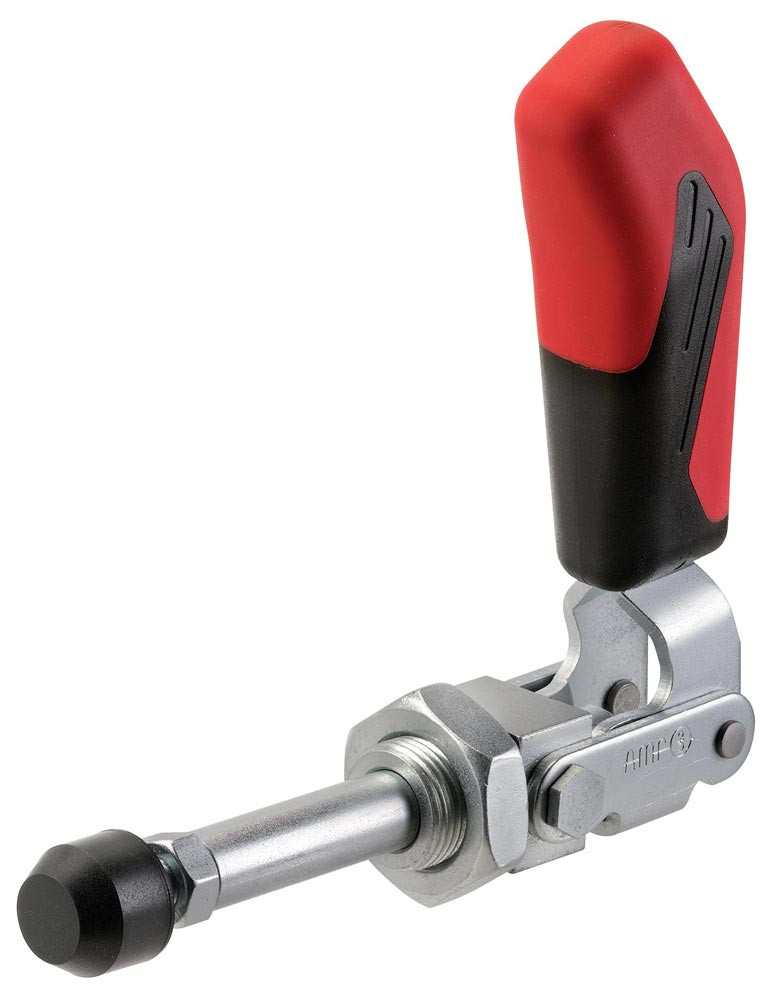

Abbildung ähnlich
Schubstangenspanner Nr. 6844 Größe 5 kurz
E6016486
80,00 EUR
(exkl. MwSt.)
95,20 EUR
(inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.

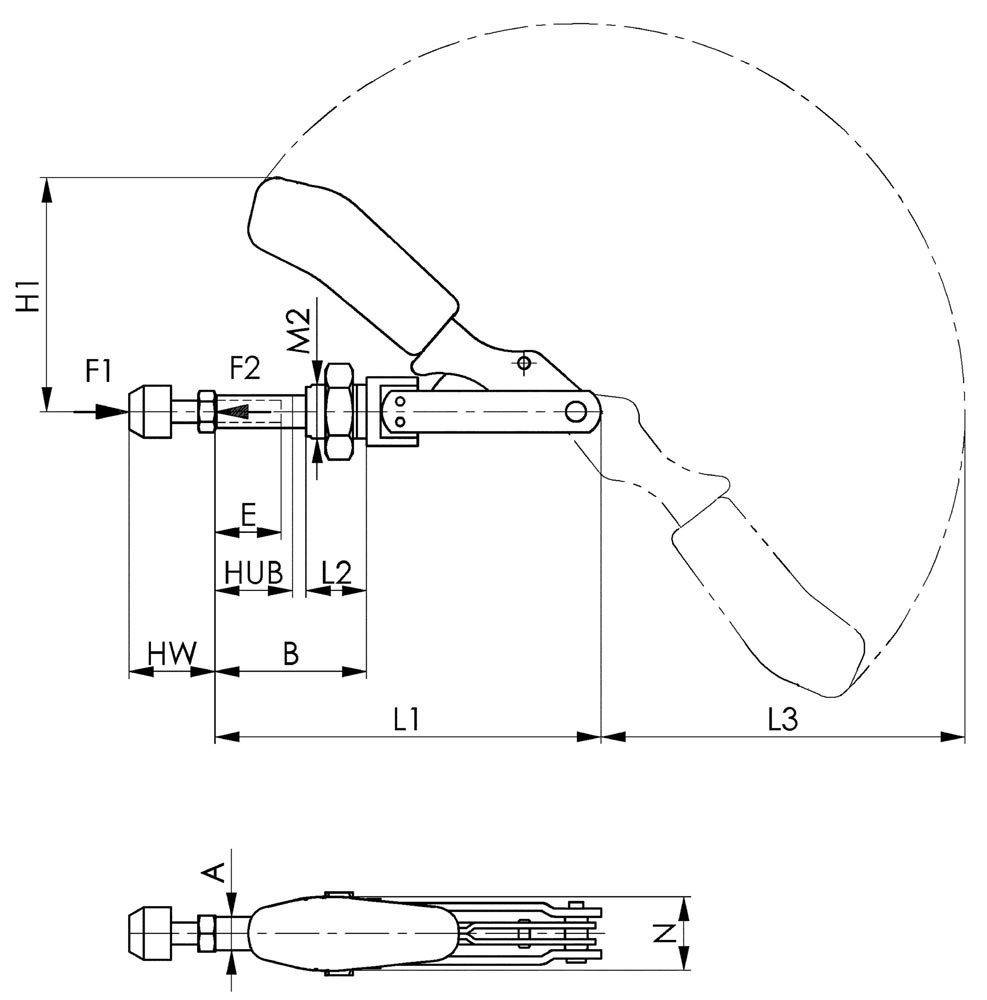

Weitere technische Eigenschaften:
· A: 16mm
· L2: 24mm
· M2: M24x1,5mm
· HW min.: 30mm
· L1: 175mm
· HW max.: 50mm
· H1: 149mm
· F1: 4kN
· Gesamthöhe: 148mm
· F2: 4kN
· B: 92mm
· L3: 139mm
· E: 45mm
· M: M12mm
· N: 49mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
Weitere technische Eigenschaften:
· A: 16mm
· L2: 24mm
· M2: M24x1,5mm
· HW min.: 30mm
· L1: 175mm
· HW max.: 50mm
· H1: 149mm
· F1: 4kN
· Gesamthöhe: 148mm
· F2: 4kN
· B: 92mm
· L3: 139mm
· E: 45mm
· M: M12mm
· N: 49mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
Merkmale
| Größe | 5 |
| Andrückschraube | M12 x 50 |
| Hub | 67 mm |
| Marke | AMF |
| Bauart | kurz |
| Haltekraft F1 | 4 kN |
| Länge gespannt | 175 mm |
| Höhe gespannt | 149 mm |
| Haltekraft F2 | 4 kN |
