Abbildung ähnlich
Schubstangenspanner Nr. 6844 Größe 2 kurz
E6016484
42,90 EUR
(exkl. MwSt.)
51,05 EUR
(inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar.

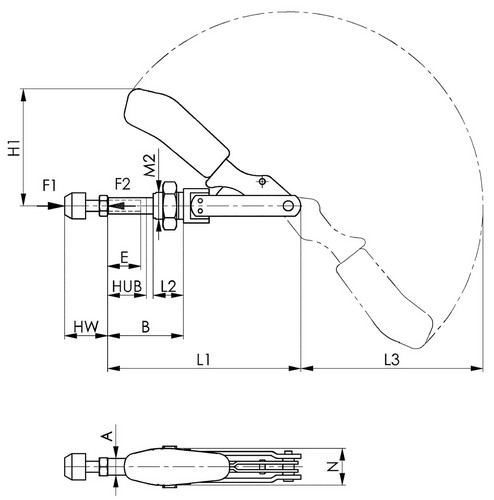

Weitere technische Eigenschaften:
· A: 10mm
· L2: 13mm
· M2: M16x1,5mm
· HW min.: 17mm
· L1: 68,5mm
· HW max.: 25mm
· H1: 73mm
· F1: 1kN
· Gesamthöhe: 76mm
· F2: 1kN
· B: 36mm
· L3: 68mm
· E: 15mm
· M: M6mm
· N: 30,5mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
Weitere technische Eigenschaften:
· A: 10mm
· L2: 13mm
· M2: M16x1,5mm
· HW min.: 17mm
· L1: 68,5mm
· HW max.: 25mm
· H1: 73mm
· F1: 1kN
· Gesamthöhe: 76mm
· F2: 1kN
· B: 36mm
· L3: 68mm
· E: 15mm
· M: M6mm
· N: 30,5mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich.
Merkmale
| Größe | 2 |
| Andrückschraube | M6 x 25 |
| Hub | 21,5 mm |
| Marke | AMF |
| Bauart | kurz |
| Haltekraft F1 | 1 kN |
| Länge gespannt | 68,5 mm |
| Höhe gespannt | 73 mm |
| Haltekraft F2 | 1 kN |
Varianten
42,90 EUR
(exkl. MwSt.)
51,05 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||
50,50 EUR
(exkl. MwSt.)
60,10 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||
80,00 EUR
(exkl. MwSt.)
95,20 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||
81,50 EUR
(exkl. MwSt.)
96,99 EUR
(inkl. MwSt.)
je 1 Stück
|
Angaben zur Marke
AMF
