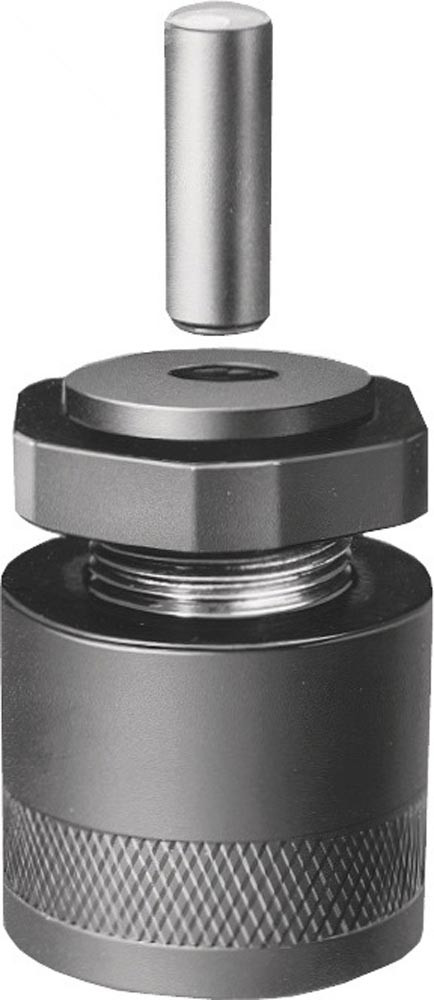

Höhenrichtschraubbock Nr. 6415 Größe 115

mit je 1 Zylinderstift DIN 6325 (12x50 mm und 12x80 mm) · Spindel: metrisches Feingewinde M30x1,5 mit Endsicherung · Gleiteinsatz läuft auf eingepresster Gleitlagerbuchse · Vergütungsstahl, brüniert · Anwendung:
Der Höhen-Richtschraubbock kann auch ohne Zylinderstift oder mit den Aufsätzen Nr. 6440 und Nr. 6441 verwendet werden. Mit Zentrierplatte Nr. 6442 ist Kombination mit allen AMF-Schraubböcken möglich. Von Vorteil ist das feinfühlige Ausrichten bis zu einer Auflagenhöhe von 1370 mm. Die eingepresste Gleitlagerbuchse verhindert das Mitdrehen und Verschieben des auf dem Gleiteinsatz aufliegenden Werkstückes.

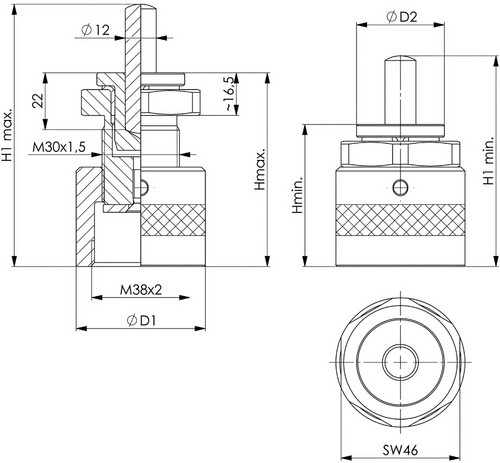

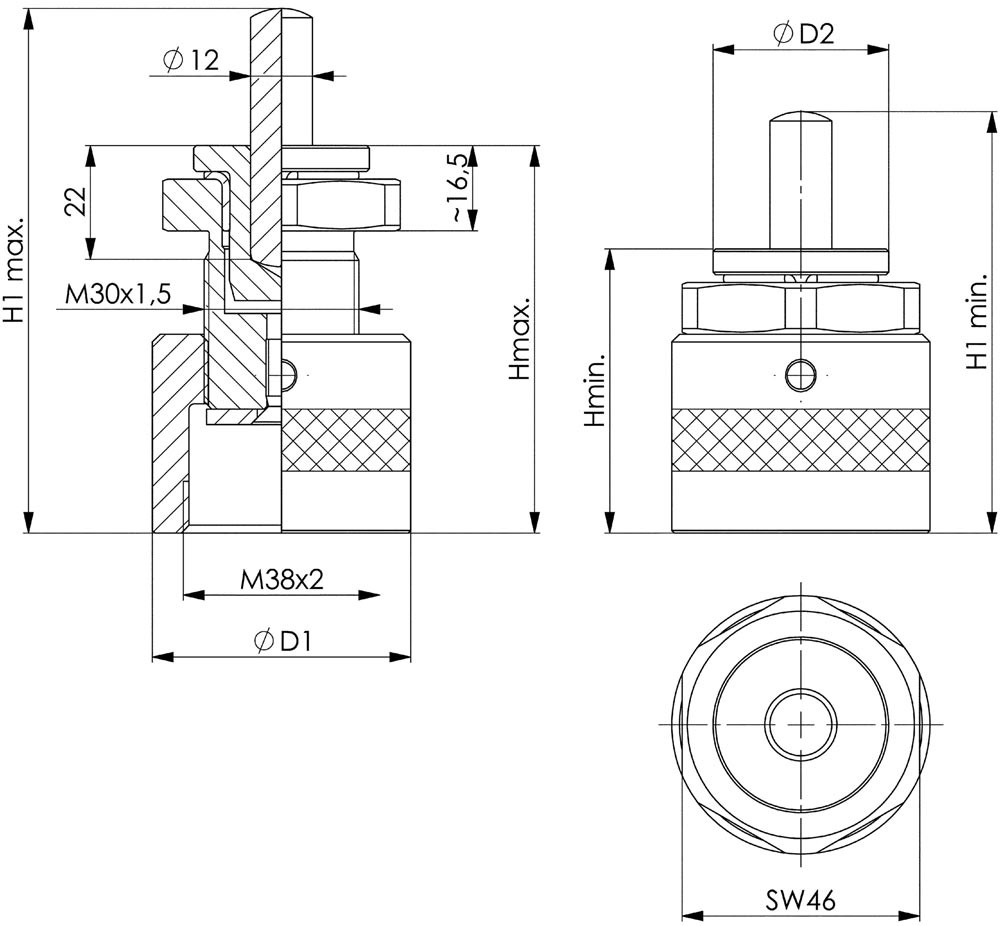

Weitere technische Eigenschaften:
· Zentrierloch-Ø: 12mm
· H max.: 115mm
· D2: 36mm
· mit Zylinderschaft 12x50: 103-143mm
· H min.: 75mm
· mit Zylinderschaft 12x80: 133-173mm
· D1: 50mm

Hinweis:
Passende Aufsätze für Höhen-Richtschraubbock Nr. 6415 sind Nr. 6440, 6441 und 6442. Passender Unterbau ist Nr. 6442.
